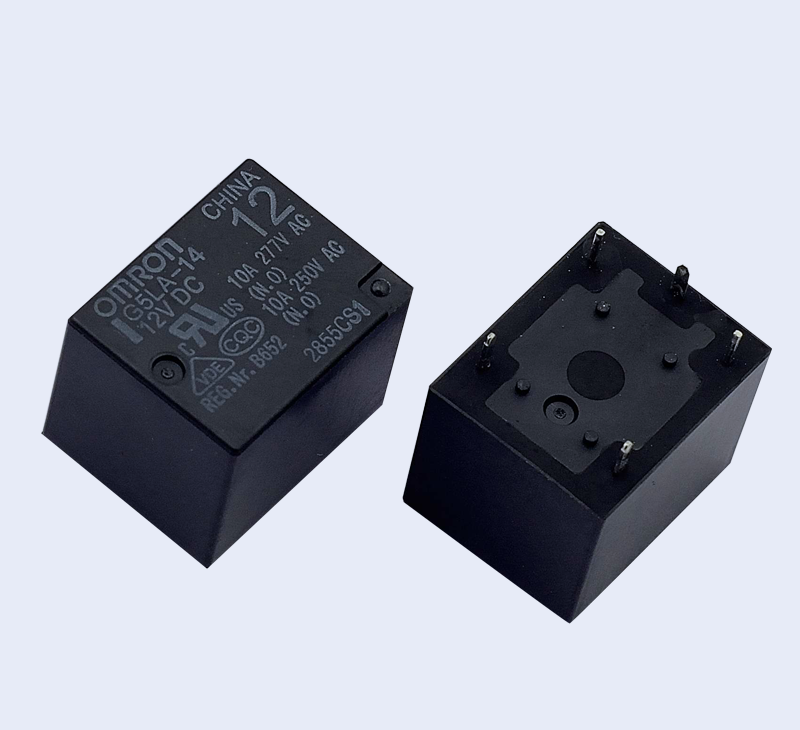

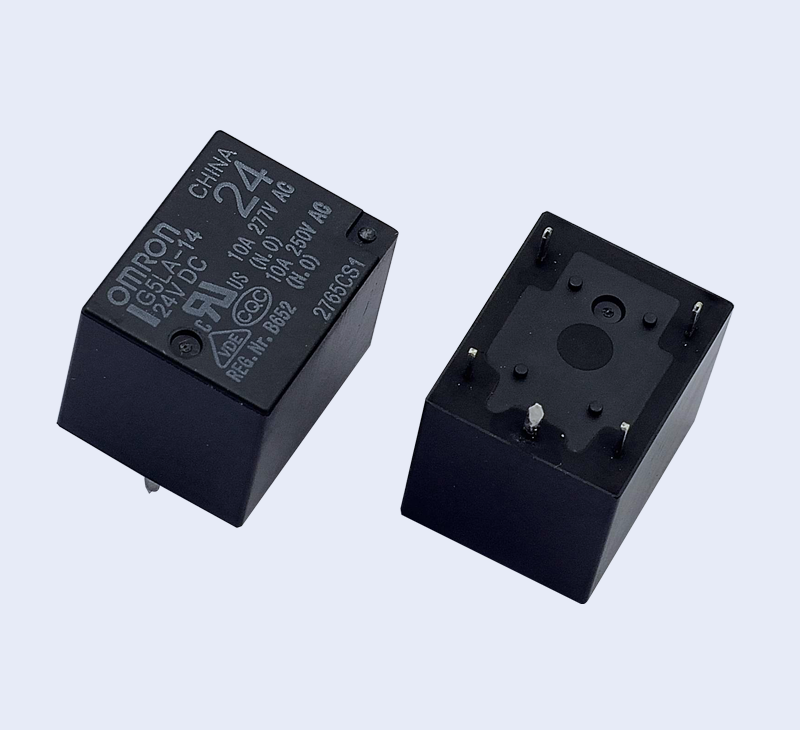

G5LA歐姆龍功率繼電器

10A方形1極功率繼電器

立即咨詢 技術資料下載

G5LA 功率繼電器

10A方形1極功率繼電器

? 帶通用端子的經濟型方形繼電器

? 符合VDE435，CQC認證

? UL認證/CSA認證

? 高開關電源:10A 250VAC

? 耐沖擊電壓最高達4,500V

? 線圈功耗：360mW

? 可提供ULF級線圈絕緣型

? 耐漏電起痕：CTI>250

分類	端子形狀	接點構成	保護構造	型號	額定線圈電壓	最小包裝單位
標準型	印刷基板用端子	SPST-NO(1a)	耐焊劑保護型	G5LA-1A(-CF)	DC5V DC9V DC12V DC24V DC48V	100個/托盤
		SPST-NO(1a)	全密封型	G5LA-1A4(-CF)
		SPDT(1c)	耐焊劑保護型	G5LA-1(-CF)
標準型		SPDT(1c)	全密封型	G5LA-14(-CF)
		SPDT(1c)	耐焊劑保護型	G5LA-1-E(-CF)
		SPDT(1c)	全密封型	G5LA-14-E(-CF)

備注：訂購時，請注明額定線圈電壓（V）。

?額定值
操作線圈

額定電壓（V）	額定電流(mA)	線圈電阻( Ω)	動作電壓(V)	復位電壓(V)	最大容許電壓(V)	消耗功率(mW)
DC5	72	69.5	額定電壓的75%以下	額定電壓的10%以上	130%(at 85℃) 170%(at 23℃)	約360
DC9	40	225
DC12	30	400
DC24	15	1600
DC48	10	4800				約480

注1.額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。

注2.請不要使用超聲波清洗該繼電器。

接點部

項目		標準型	高容量(-E)型
接點材料		Ag合金（無Cd材料）
負載		阻性負載（cos=1）
額定負載	NO	AC250V 10A
		DC24V 10A
	NO/NC	AC125V 5A/5A	AC250V 5A/5A
		DC24V 5A/5A	DC24V 5A/5A
額定通電電流		10A (NO), 5A (NC)	10A
最大開關電壓		AC250V, DC24V
最大開關電流		10A (NO), 5A (NC)	10A
最大開關功率	NO	AC2,500VA, DC240W
	NO/NC	AC2,500VA, DC240W	AC1,250VAC, DC120W
故障率（參考值）		DC5V 10mA

注. P水準：λ60＝0.1×10-5/次

■ 性能

接觸電阻	100mΩ以下
動作時間	10ms以下
復位時間	5ms以下
最大開關頻率	機械：18,000次/hr
最大開關頻率	電氣：1,800次/hr（額定負載時）
絕緣電阻	1,000mΩ以上(DC500V)
耐壓	線圈與接點間：AC2,000V 1mA 50/60Hz 1min
耐壓	同極接點間：AC750V 1mA 50/60Hz 1min
振動	耐久：10～55Hz 雙振幅1.5mm
振動	誤動作：10～55Hz 雙振幅1.5mm
沖擊	耐久：1,000m/s2（約100G）
沖擊	誤動作：100m/s2（約10G）
壽命	機械壽命：1,000萬次以上
壽命	電氣壽命：約10萬次
使用環境溫度	使用：-40~+85℃（無結冰、無凝露）
使用環境溫度	保存：-40~+85℃（無結冰、無凝露）
使用環境濕度	使用：35～85%RH
使用環境濕度	保存：35～85%RH
重量	約7.5g
