SS歐姆龍微動開關

SS 超小型基本開關超小型、高壽命

立即咨詢技術資料下載

●普通型

驅動桿	端子規格	接觸規格	額定值
			動作力(OF)最大

10.1A

0.1A

針狀按鈕型

焊接端子

1.47N

SS-10

SS-5

SS-01

SS-10-2

SS-5-2

SS-01-2

SS-10-3

SS-5-3

SS-01-3

#110接線片端子

SS-10T

SS-5T

SS-01T

SS-10-2T

SS-5-2T

SS-01-2T

SS-10-3T

SS-5-3T

SS-01-3T

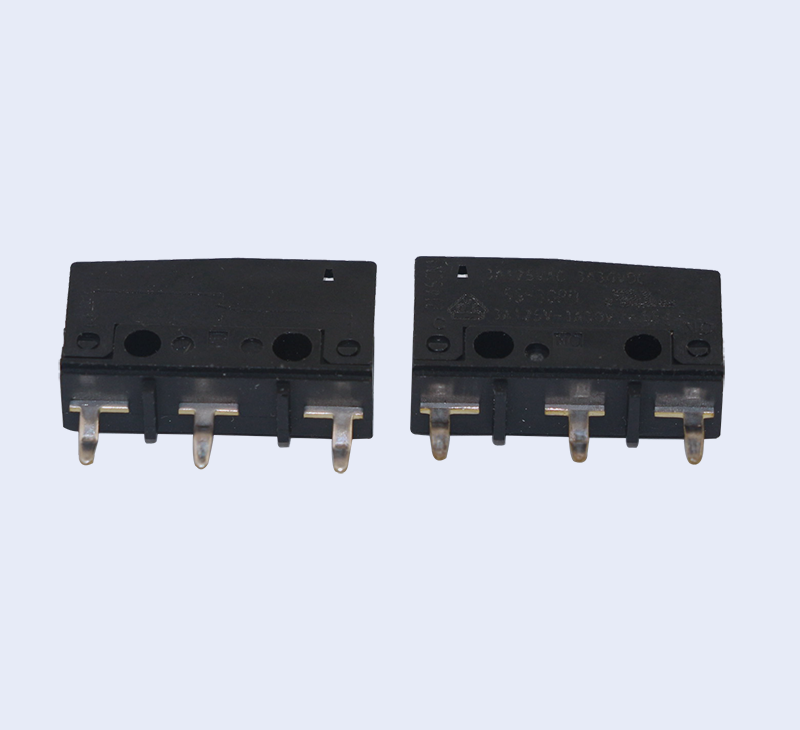

印刷基板用端子

SS-10D

SS-5D

SS-01D

SS-10-2D

SS-5-2D

SS-01-2D

SS-10-3D

SS-5-3D

SS-01-3D

焊接端子

0.49N

―

SS-5-F

SS-01-F

―

SS-5-F-2

SS-01-F-2

―

SS-5-F-3

SS-01-F-3

#110接線片端子

―

SS-5-FT

SS-01-FT

―

SS-5-F-2T

SS-01-F-2T

―

SS-5-F-3T

SS-01-F-3T

印刷基板用端子

―

SS-5-FD

SS-01-FD

―

SS-5-F-2D

SS-01-F-2D

―

SS-5-F-3D

SS-01-F-3D

焊接端子

0.25N

―

SS-01-E

―

SS-01-E-2

―

SS-01-E-3

#110接線片端子

―

SS-01-ET

―

SS-01-E-2T

―

SS-01-E-3T

印刷基板用端子

―

SS-01-ED

―

SS-01-E-2D

―

SS-01-E-3D

?	項目
型號	額定電壓

阻抗負載

SS-10系列

AC250V

10.1A

SS-5系列

AC125V
AC250V

5A
3A

SS-01系列

AC125V

0.1A

DC?30V

0.1A

?	?

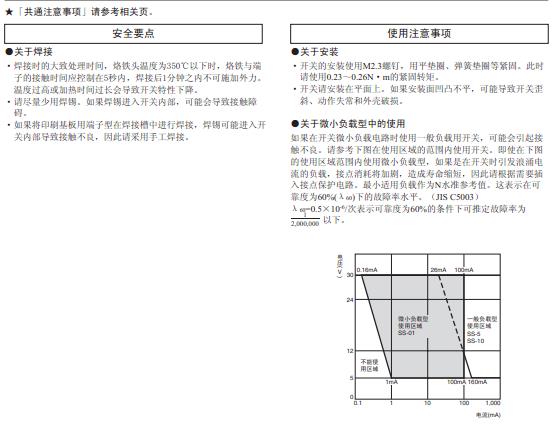

注.	上述額定值是在下面條件下測得得數據。
(1)	環境溫度：20±2℃
(2)	環境濕度：65±5%RH
(3)	操作頻率：30次/min

項目

型號

SS-10系列

SS-5系列

SS-01系列

容許操作速度

0.1mm～1m/s（針狀按鈕型的場合）

容許操
作頻率

機械

400次/min

電氣

60次/min

絕緣電阻

100MΩ以上（DC500V絕緣電阻計）

接觸電阻（初期值）

OF1.47N型

30mΩ以下

50mΩ以下

OF0.49N型

——

50mΩ以下

100m以下

OF0.25N型

——

150m以下

耐壓＊1

同極端子間

AC1,000V?50/60Hz?1min

AC600V?50/60Hz?1min

帶電金屬部與地之間

AC1,500V?50/60Hz?1min

各端子和非帶電金屬部間

AC1,500V?50/60Hz?1min

振動＊2

誤動作

頻率10～55Hz?雙振幅1.5mm

沖擊＊2

耐久

OF1.47N型

最大1,000m/s²

OF0.49N型

最大500m/s²

OF0.25N型

最大500m/s²

誤動作

OF1.47N型

最大300m/s²

OF0.49N型

最大200m/s²

OF0.25N型

最大200m/s²

壽命＊3

機械

1,000萬次以上（60次/min）

3,000萬次以上（60次/min）

電氣

5萬次以上（30次/min）

20萬次以上（30次/min）

保護結構

IEC?IP40

觸電保護極

Class?I

PTI（漏電特性）

175

使用環境溫度

-25～+85℃?60%H以下（無結冰、無凝露）

使用環境濕度

85%RH以下（+5～+35℃時）

重量

約1.6g（針狀按鈕型的場合）

?	?
注.	上述數值為初始值。
*1.	耐電壓為使用了隔板時的數值。（請參考相關頁）
*2.	在針狀按鈕型中為自由位置和總行程位置的數值，擺桿型時是總行程位置上的數值。接點的閉路或開路在1ms以內。
*3.	有關于試驗條件請另行垂詢。

注:	1.	除非另有說明，否則所有單位均為毫米。
	2.	以下插圖和圖形適用于焊接端子型號。有關帶有快速連接端子（＃110）或PCB端子的型號的詳細信息，請參見數據表的第6頁。
	3.	上述外型尺寸圖中未注公差為±0.4mm。
	4.	動作特性為向A方向 ()動作時的情況

尺寸表
(單位: mm)

圖例、圖紙為焊接端子時的情況。有關接線片端子（#110）、印刷基板用端子的詳情請參考前頁的『■端子的種類/形狀』

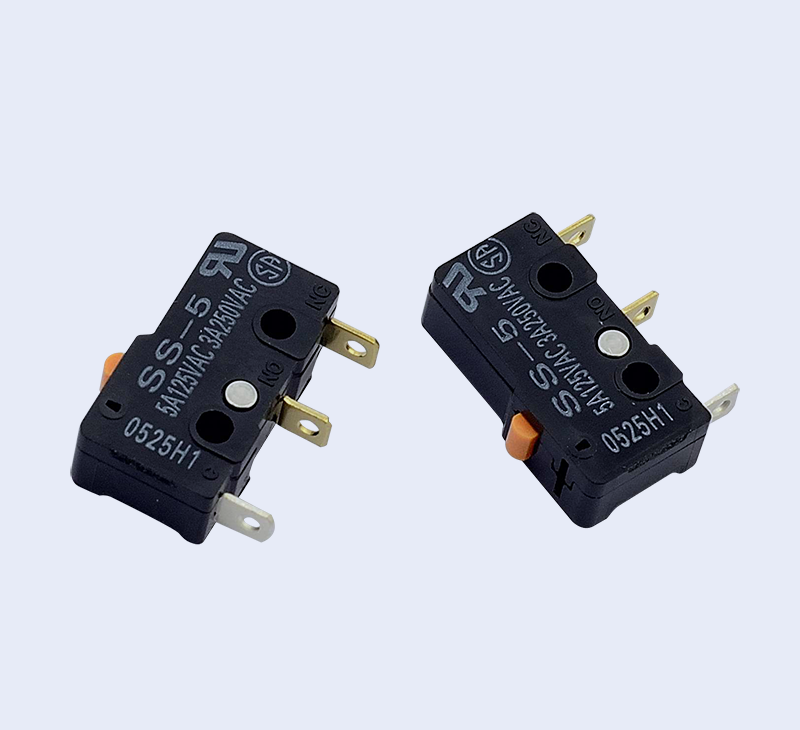

針狀按鈕型

SS-10

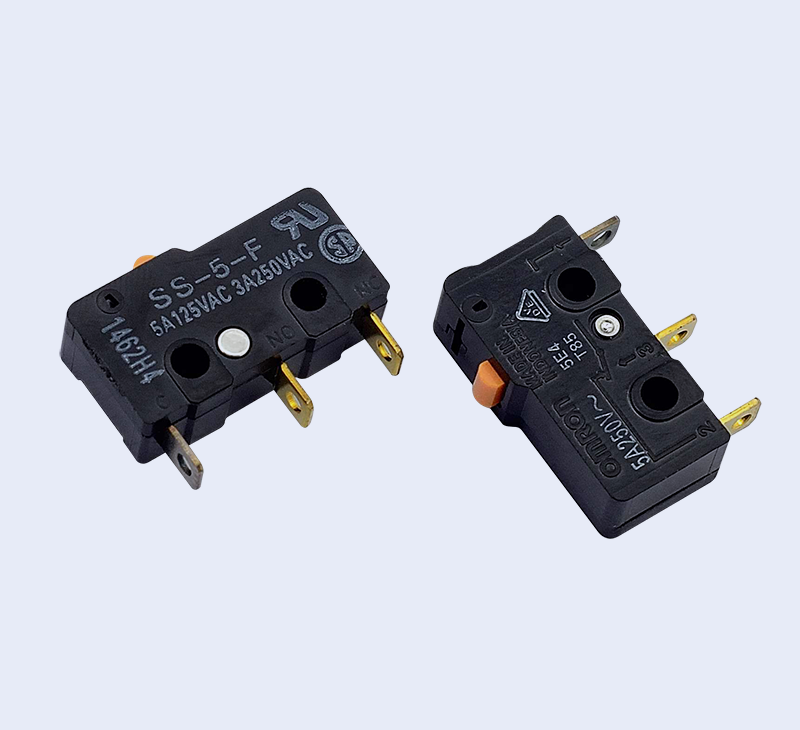

SS-5(-F)

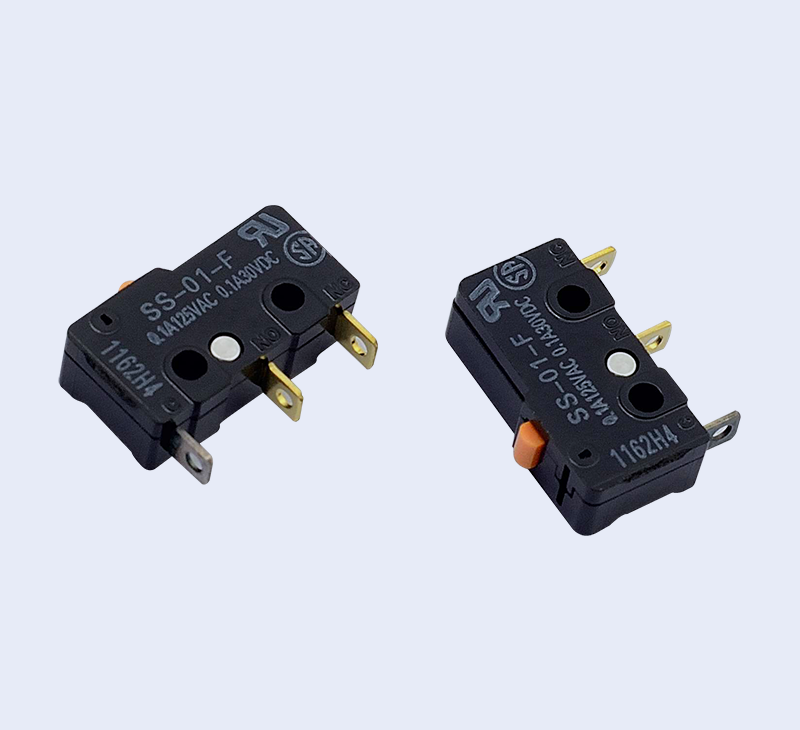

SS-01(-E,-F)

型號	SS-10	SS-5 SS-01	SS-5-F SS-01-F	SS-01-E
OF 最大 RF 最小	1.47 N {150 gf} 0.25 N {25 gf}	1.47 N {150 gf} 0.25 N {25 gf}	0.49 N {50 gf} 0.04 N {4 gf}	0.25 N {25 gf} 0.02 N {2 gf}
PT 最大. OT 最小 MD 最大	0.6mm 0.4mm 0.12mm	0.5mm 0.5mm 0.1mm	0.5mm 0.5mm 0.1mm	0.5mm 0.5mm 0.1mm
OP	8.4±0.5mm

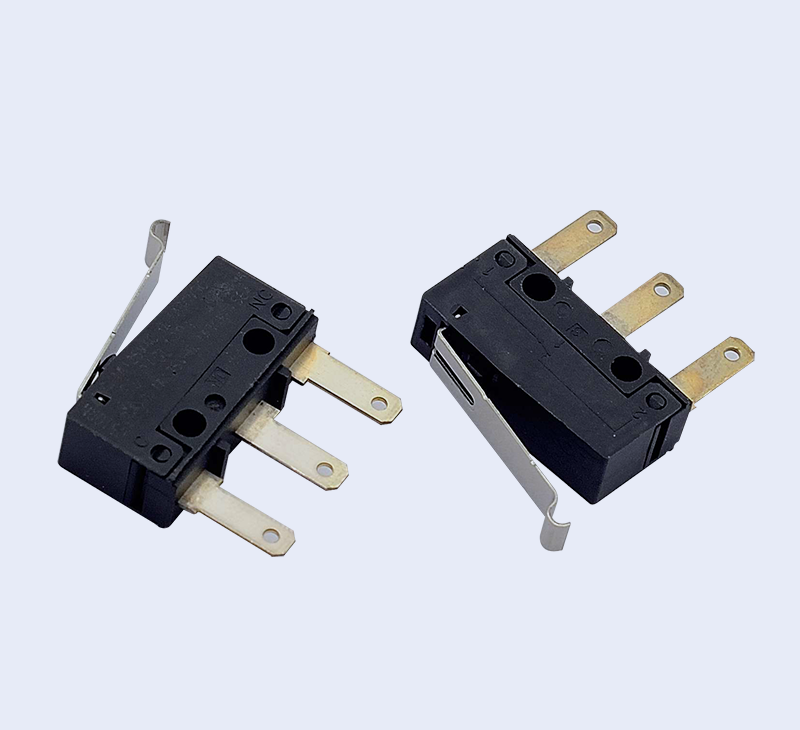

擺桿型

SS-10GL
SS-5GL(-F)
SS-01GL(-E,-F)

注:

RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。

型號	SS-10GL	SS-5GL SS-01GL	SS-5GL-F SS-01GL-F	SS-01GL-E
OF 最大 RF 最小	0.49 N {50 gf} 0.06 N {6 gf}	0.49 N {50 gf} 0.06 N {6 gf}	0.16 N {16 gf} 0.02 N {2 gf}	0.08 N {8 gf} 0.01 N {1 gf} (參考值)
OT 最小 MD 最大	1.0 mm 1.0 mm	1.2 mm 0.8 mm	1.2 mm 0.8 mm	1.2 mm 0.8 mm
FP 最大 OP	13.6 mm 8.8±0.8mm

注:	RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。

長擺桿型

SS-10GL111
SS-5GL111(-F)
SS-01GL111(-E,-F)
SS-5FL111-3

型號	SS-10GL111	SS-5GL111 SS-01GL111	SS-5FL111-3	SS-5GL111-F SS-01GL111-F	SS-01GL111-E
OF 最大 RF 最小	0.39 N {40 gf} 0.03 N {3 gf}	0.39 N {40 gf} 0.03 N {3 gf}	0.54 N {55 gf} 0.01 N {1 gf}	0.12 N {12 gf} 0.02 N {2 gf} (參考值)	0.06 N {6 gf} 0.003 N {0.3 gf} (參考值)
OT 最小 MD 最大	1.2 mm 1.2 mm	1.2 mm 1.2mm	1.0 mm 3.0 mm	1.2 mm 1.2mm	1.2 mm 1.2mm
	16.8 mm
FP 最大 OP	8.8±1.5mm				8.8±2mm

注:	RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。

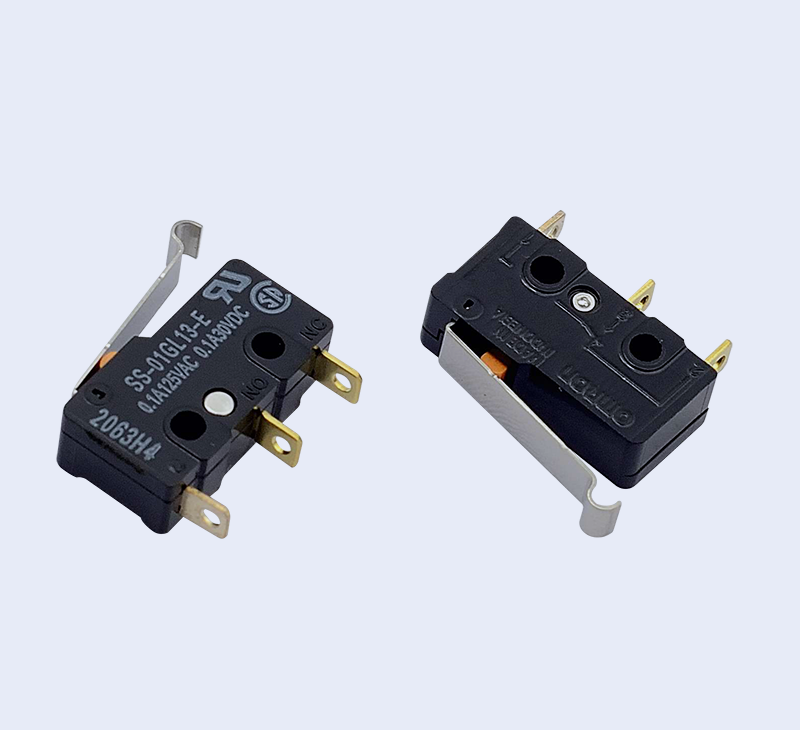

R形擺桿型

SS-10GL13
SS-5GL13(-F)
SS-01GL13(-E,-F)

型號	SS-10GL13	SS-5GL13 SS-01GL13	SS-5GL13-F SS-01GL13-F	SS-01GL13-E
OF 最大 RF 最小	0.49 N {50 gf} 0.06 N {6 gf}	0.49 N {50 gf} 0.06 N {6 gf}	0.16 N {16 gf} 0.02 N {2 gf}	0.08 N {8 gf} 0.01 N {1 gf} (參考值)
OT 最小 MD 最大	1.0 mm 1.0 mm	1.2 mm 0.8 mm	1.2 mm 0.8 mm	1.2 mm 0.8 mm
FP 最大 OP	15.5 mm 10.7±0.8mm

注:	RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。

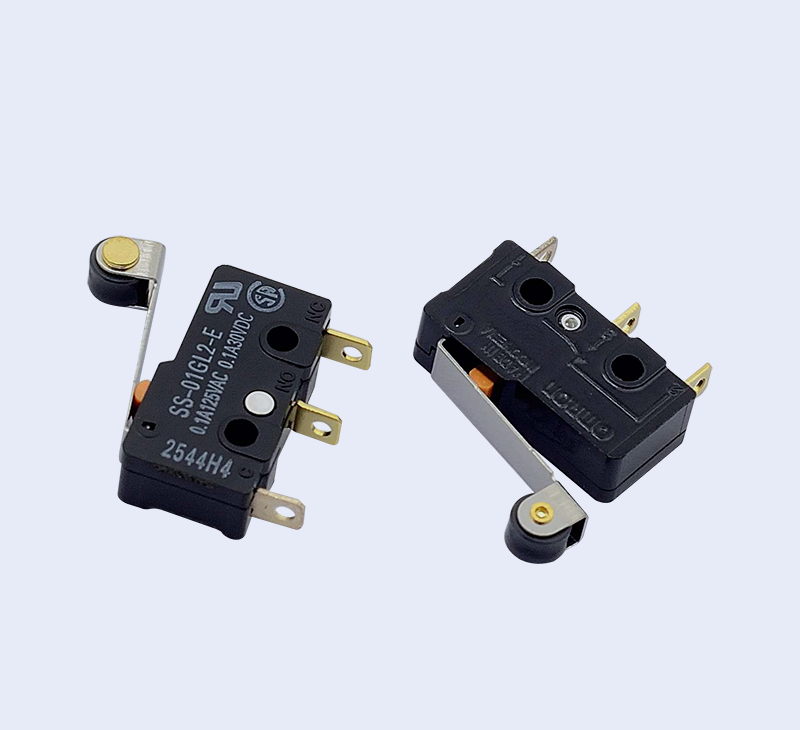

滾珠擺桿型

SS-10GL2
SS-5GL2(-F)
SS-01GL2(-E,-F)

型號	SS-10GL2	SS-5GL2 SS-01GL2	SS-5GL2-F SS-01GL2-F	SS-01GL2-E
OF 最大 RF 最小	0.49 N {50 gf} 0.06 N {6 gf}	0.49 N {50 gf} 0.06 N {6 gf}	0.16 N {16 gf} 0.02 N {2 gf}	0.08 N {8 gf} 0.01 N {1 gf} (參考值)
OT 最小 MD 最大	1.0 mm 1.0 mm	1.2 mm 0.8 mm	1.2 mm 0.8 mm	1.2 mm 0.8 mm
FP 最大 OP	19.3 mm 14.5±0.8mm
